结构件事业部重要产品介绍

一、Vietas 转轮

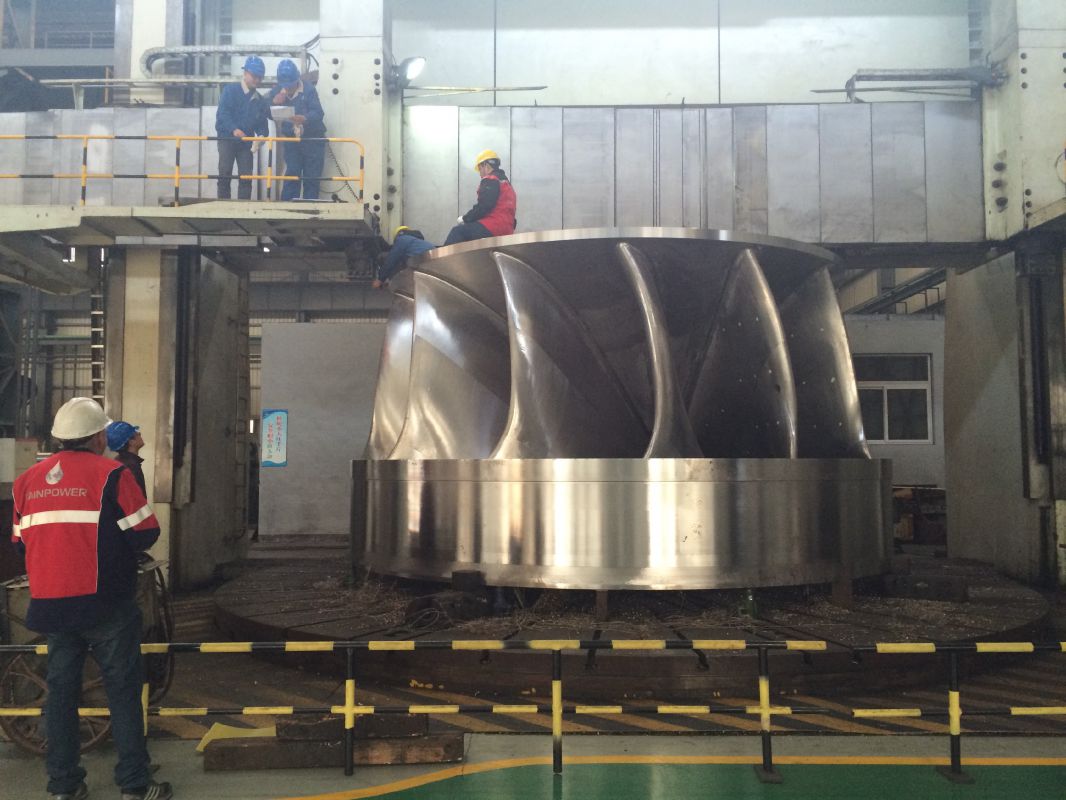

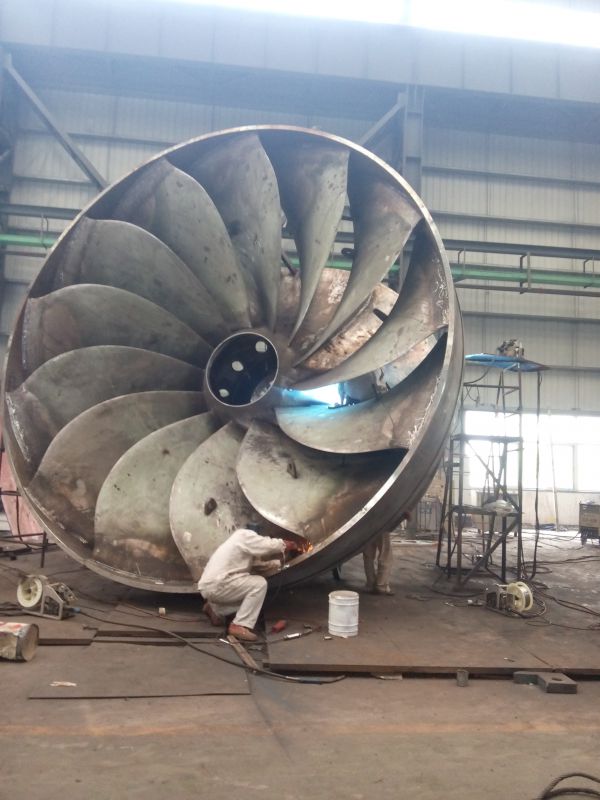

Vietas转轮，叶片单片净重量3169Kg，转轮总重量81261Kg，直径最大Φ5584mm，高度2925mm，由1个上冠、1个下环和13片叶片组装焊接而成，转轮材料为GX4CrNi13-4的马氏体不锈钢，焊缝厚度高达270mm，焊接工作量大，易变形，施焊顺序较为复杂，焊接施工难度高，是公司目前生产的结构和重量最大的焊接混流式转轮。该转轮按期焊接完工，一次验收合格，得到客户认可和高度评价。转轮已发往瑞典VIETAS KRAFTSTATION TURBIN 1 电站服役。

产品图片如下：

二、Ponte 双转轮

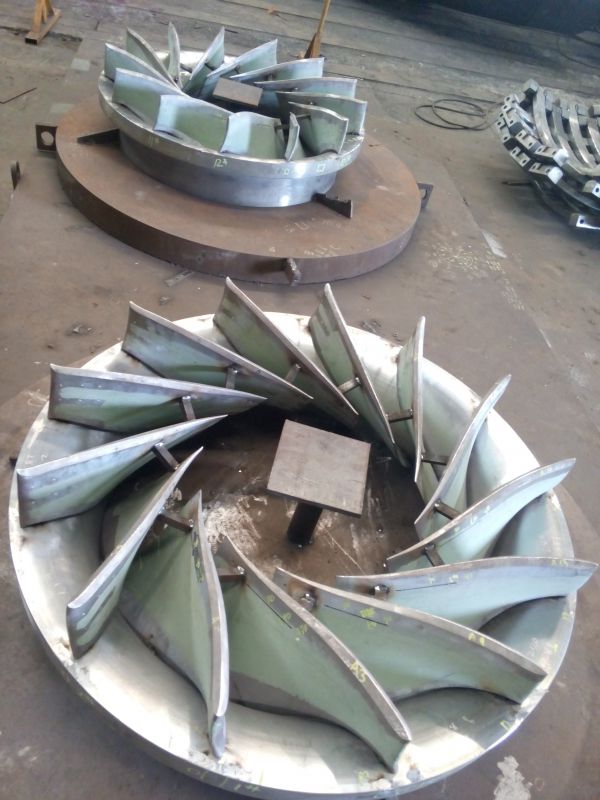

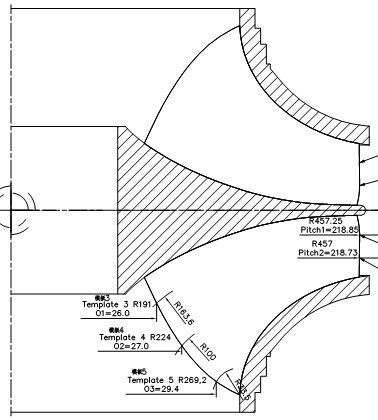

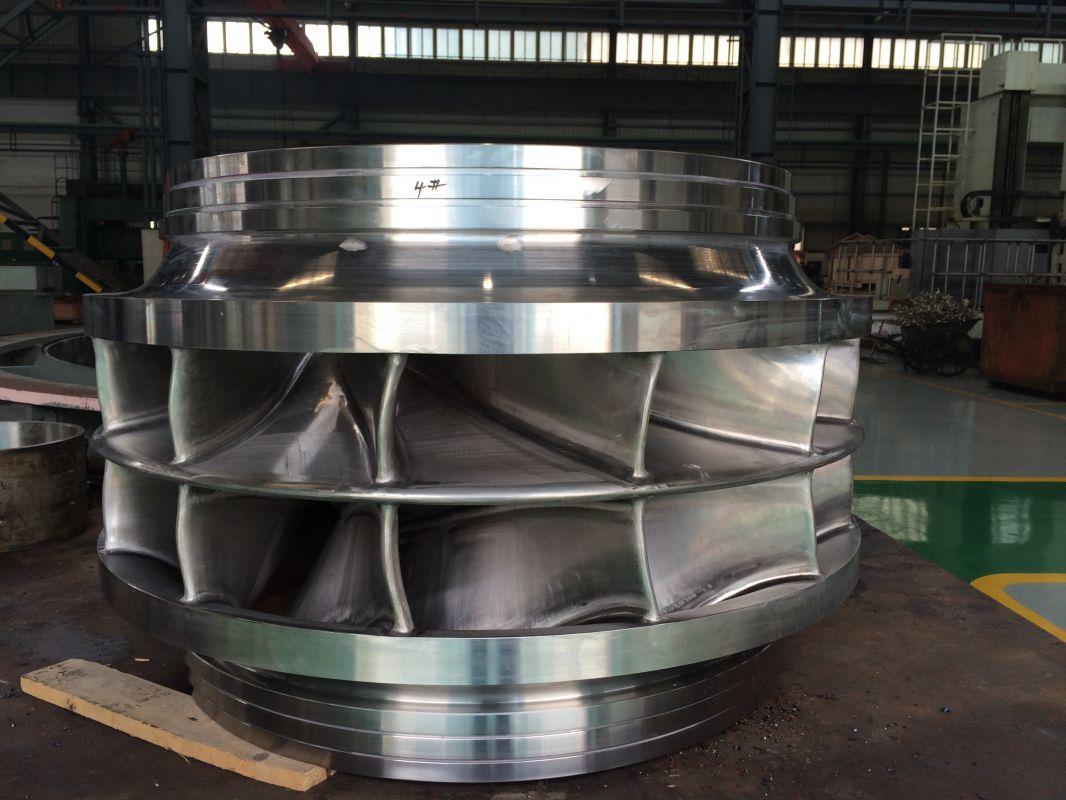

Ponte双转轮，总重量658Kg，叶片单片净重量6Kg，直径最大Φ920mm，高度615mm，由1个上冠、2个下环和26片叶片组装焊接而成，转轮材料为04Cr13Ni5Mo的马氏体不锈钢，属于新型混流高水头双转轮结构，水能发电利用率较高，转轮制作质量要求相当高。

该转轮直径小、高度又低，结构复杂，施工空间受限，施焊顺序较为复杂，焊接和打磨施工难度高，产品焊接制作工艺技术复杂且较成熟，在业内同类产品制作工艺技术领先，是公司目前首次生产的结构和重量最小的新型焊接混流式转轮。该转轮按期焊接完工，FAT一次合格，得到客户认可和高度评价。

该类型转轮制作工艺新颖，经过多次生产实践和不断研究工艺技术改进，已经形成一个成熟的新产品制作工艺技术，该工艺技术已由公司工艺人员编撰形成学术论文发表，将会形成公司新的知识产权。该转轮已发往非洲莫桑比克的 Ponte Jugais G1电站服役。

产品图片如下：

三、Nedre Rossaga A7 MIV

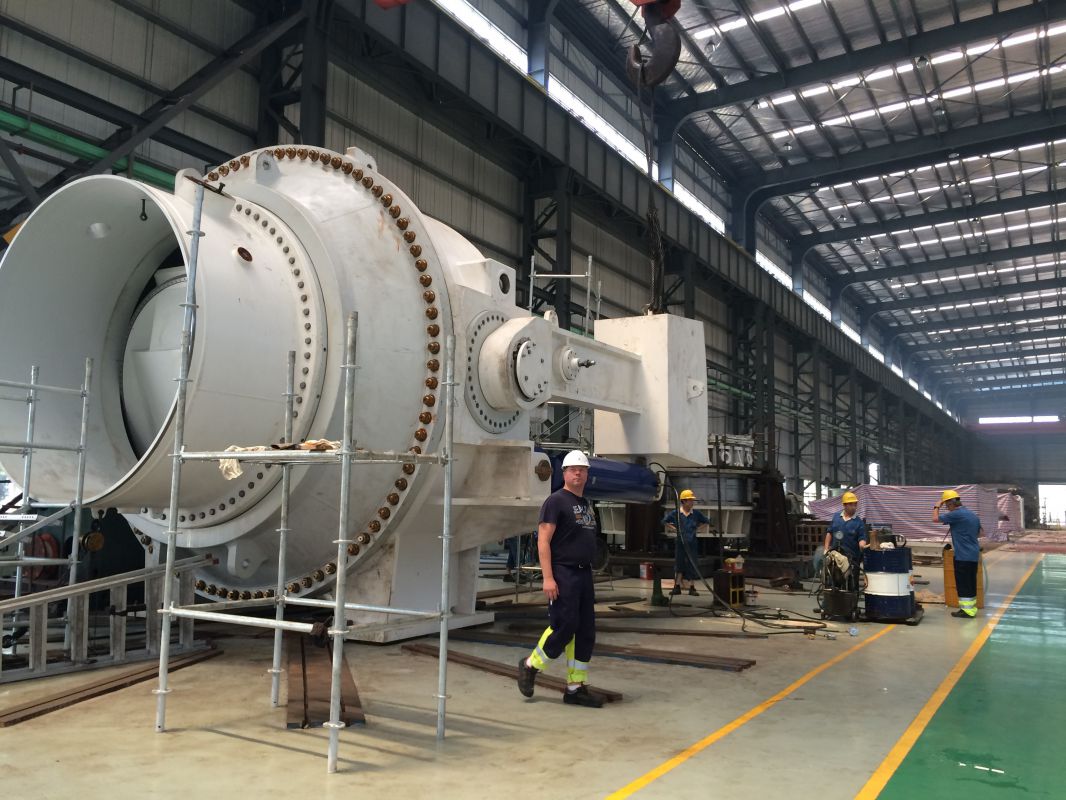

罗莎格球阀，总重量241900Kg，进口直径Φ3100mm，最高净水头251.mWc,最高水头282mWc,试验压力423mWc。

该球阀进口直径大，结构复杂，需要控制焊接变形，施焊顺序较为复杂，体积庞大且较重，不易翻转，焊接施工需高空作业，焊接难度高，产品焊接制作工艺技术复杂但较成熟，在业内焊接球阀产品制作工艺技术领先，该技术是公司目前产品制作最有竞争力技术。该球阀是亚洲目前最大的焊接球阀，是亚洲“焊接球阀之王”。该球阀按期焊接完工，FAT一次合格，得到客户满意和高度评价。

该类型球阀制作工艺成熟新颖，经过多次生产实践和不断研究工艺技术改进，已经形成一个成熟的新型产品制作工艺技术。该球阀已发往挪威的 Nedre Rossaga A7电站服役。
